名称：CT-8681/CT-8685精密线材测试机
详细信息

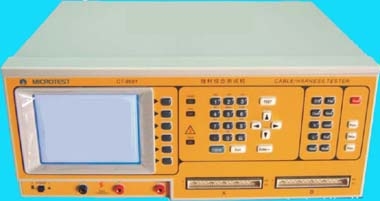

CT-8681/CT-8685精密线材测试机
产品型号：CT-8681/CT-8685
．100-1500VDC 测试
．100-1000VAC 测试
．自动扫描找点
．单边线材测试
．瞬间短断路测试
．大型 320x240 LCD 显示
．可程式化测试设定
．统计及列印功能
|
CT-8681/CT8685功能 |
|
|
|
测试项目 |
符号 |
测试范围 |
|
电阻 |
R |
0.1Ω～1MΩ |
|
电容 |
C |
10pF～500μF |
|
二极体测试 |
D |
0.0V～7.0V |
|
导通 |
COND |
0.1Ω～50Ω |
|
绝缘 |
IR |
1MΩ～1GMΩ |
|
高压(漏电流) |
HIPOT |
0.1mA～5mA |
|
断/短路 |
O/S |
2kΩ～50kΩ |
|
单边测试 |
|
|
|
断短路端点判断 |
|
|
|
CT-8681/CT-8685规格 |
|
进阶功能 |
可程式连续测试
自动学习自动找点
自我诊断
自我校正归零 |
|
基本精准度 |
±1% |
|
测试扫描模式 |
自动/手动/连续 可切换 |
|
量测频率与讯号
低电压量测讯号
高压(绝缘)测试
|
100～100kHz, 1Vac
5VDC/50mA max.±5%
100～1500VDC. ±5%
100～1000VAC. ±5% |
|
量测接点 |
128量测接点 (可选购256/512点)
Hipot Calibration +/- Output
Auto Pin Search Jack |
|
面板按键 |
Syskey/Fastkey/Editkey |
|
I/O 介面 |
RS-232 Port
Printer Port
Remote Control Port |
|
记忆体 |
最多可储存56组设定 |
|
电源输入 |
115/230Vac 60/50Hz ± 10% Switchable |
|
配件 |
治具排线
自动找点探针
使用手册
电源线
Remote Control Cable (选购)
RS-232 Cable (选购) |
|
操作环境 温湿度 |
15°C～35°C. RH≦75% |
|
尺寸 (WxHxD) |
425 x 190 x 350mm |
|
重量 |
14kgs |
|
线材规格要求 |
1μF Max. |
|
订购代号
CT-8681N
CT-8681F
CT-8681FA
CT-8685FA
/E
/C2
/C3
AV-8685DH1 |
内容
Cable Tester (700VDC)
Cable Tester (1000VDC)
Cable Tester (700VDC 500VAC)
Cable Tester (1500VDC 1000VAC)
英文版本
256测试点
512测试点
64Pin转牛角转接头（128P） |
测试机，线材测试机，CT-8681
|
