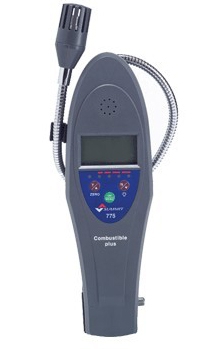

名称：一氧化碳及易燃气体泄漏检测仪SUMMIT-775

详细信息

SUMMIT-775是一个划时代的一氧化碳及易燃气体泄漏检测仪，它是同类产品中第一个能检测两种不同类型气体的检测产品。具有容易使用、单手操作、自动回零、背光、视觉和声音报警。
* 容易使用
* 单手操作
* 自动回零
* 背光
* 视觉和声音报警

规格：
传感器特性

类型	分析度	量程	准确度
泄露	<50ppm	0 - 50,000ppm	±10%
CO	1ppm	0 - 2,000ppm	±5ppm或5%（取最大）

一般规格
报警	视觉和声音
响应时间	CO： 90% 30 秒内泄漏：立即
鹅颈管长度	16” (406mm)
尺寸	9.5” x 2.9” x 2.2” (240mm x 74mm x 55mm)
电源	2C Alkaline Batteries
电力消耗	典型应用约 400mW
操作和储存温度	32° to 120°F (0° to 50°C)
质量担保	3 年
标准附件	软携带箱, 手册, 2C 碱性电池
可选附件	耳机

操作：
按“On/Menu”键开机，仪表进入设定模式
可见到各步骤
1.仪表信号
2.软件版本
3.共25秒仪表初始化倒计时
4.自动按仪表所处环境进行调零（仪表务必处于干净无污染环境）
5.自动测试可燃气体泄漏检测探头
然后进入仪表可用状态

如在上述自检过程中出现任何错误，请参照后面故障分析部分

按“N/▼”按键可以开闭背景灯

虽然仪表自检时已进行了自动调零，但仍可随时按下‘Y/▲/zero’键手动调零，直到下面图形出现
（调零时仪表务必处于干净无污染环境）
要关机，按“On/Menu”键不放，直到听到仪表蜂鸣声。

可燃气泄漏检测

LCD及LED指示模式

气体量(ppm)	LCD水平指示	LED指示灯点亮状态
气体量(ppm)	LCD水平指示	绿	红
<100	0	无	无
100-500	1	1	无
500-1000	2	1+2	无
1000-1500	3	1，2+3	无
1500-2000	4	1，2，3+4	无
2000-2500	5	2，3+4	1
2500-3000	6	3+4	1+2
3000-4500	7	4	1，2+3
>4500	8	无	1，2，3+4

查漏模式
SUMMIT-775还可用于可燃气体泄漏检测追踪

1反时针旋转拨盘直到听到“dida”声，
2将探头接近泄漏区直到声音加速，然后顺时针旋转拨盘使声音减速，
3重复步骤2直到查到泄漏点
4 如果声音停止，泄漏指示减低，说明已远离泄漏点，应按相反方向继续查找漏源

一氧化碳及易燃气体泄漏检测仪SUMMIT775的一氧化碳检测
按“On/Menu”键。每按“On/Menu”键一次，将使你进入下一个屏

一氧化碳及易燃气体泄漏检测仪SUMMIT775的记录最大读数
按‘Y/▲/zero’键5秒可以将最大值清零。

经过时间
显示小时/分钟

一氧化碳及易燃气体泄漏检测仪SUMMIT775的报警设定情况
显示当前设定的声音及显示报警值，出厂已调整到30ppm CO。
改变报警值需按‘Y/▲/zero’键和“On/Menu”键

一氧化碳及易燃气体泄漏检测仪SUMMIT775的声音报警
显示报警是处于ON（开）或是OFF（关）状态
按‘Y/▲/zero’键和“On/Menu”键可以改变开/关状态
虽然关掉声音报警，但红色LED仍会闪烁并且LCD屏幕会出现“Waring”

CO浓度校准
**限厂家使用**

内部温度
以摄氏度（℃）显示仪表内部温度

电池电压
显示当前电池电压值

按“On/Menu”键可退回到正常模式

故障分析：

问题	可能原因	解决方法
仪表不能开机	电池无电	检查更换电池
屏幕显示‘SenS Err’	可燃气体探头故障	更换探头
屏幕显示‘OFS Err’	CO探头故障	仪表需返回供应商检查
