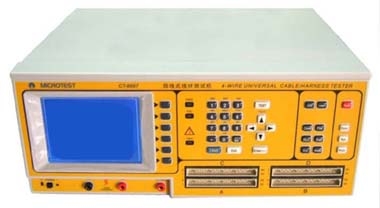

CT-8687FA全功能线材专业测试机
．精密四线量测
．最高1000V 测试电压
．系统可自动扫瞄自动找点
．提供先进的瞬间短断路/导通测试
．提供320 x 240 解析度图形液晶显示
．线性与安规测试一应俱全
．完全可程式化连续测试
．提供多种介面，可作各种不同之应用
．系统提供统计与列印功能
|
测 试 功 能 |
|
项 目 |
符 号 |
量 测 范 围 |
|
断短路 |
O/S |
1KΩ~50KΩ |
|
瞬间短断路 |
|
1KΩ~50KΩ |
|
断短路端点判断 |
|
|
|
导通 |
COND |
1mΩ~50.0Ω |
|
瞬间导通 |
|
10mΩ~50.0Ω |
|
电阻 |
R |
0.02Ω 10.0MΩ |
|
电容 |
C |
10pF~1000µF |
|
二极体 |
Zener |
0~7V |
|
绝缘 |
IR |
0.1MΩ~1.5GΩ |
|
耐压 |
Hipot |
Max. 5mA |
|
CT-8687．SPECIFICATION |
|
进阶功能
测试扫瞄模式 |
精密4线量测
可程式化连续测试
自动找点
自动诊断
自我校正归零
自动/短路扫瞄可切换 |
|
量测讯号源
额定输出
绝缘测试 |
5Vdc
50~1500Vdc, 50~1000Vac(/FA)
50Vdc解析度
±1% 准确度
|
|
显示/声响装置 |
320×240 解析度图形液晶显示
Pass/Fail LED 红绿指示灯/画面显示/声响 |
|
量测接点
控制面版 |
64 独立量测接点
128独立量测接点(Optional)
高压校正正负端输出
自动找点端子
系统/快速/编辑/功能 按键群组 |
|
介面 |
RS-232 通 讯连接埠
印表机埠
远程控制埠 |
|
记忆装置
电源供应 |
56组设定档案
120组设定档案(选配)
115/230 Vac 可切换式电压输入±10%
50/60 Hz |
|
配件 |
远程控制线(Optional)
RS232 控制线 (Optional)
电源线
使用手册 |
|
温湿度
尺寸(宽x高x深)
重量
线材规格要求 |
摄氏15ºC~35ºC
相对湿度 RH≦75%
425×190×350 mm
约15Kg（不含配件）
最高 1µF |
|
采购资讯
CT-8687
/FA
/C2 |
4线全功能线材专业测试机(50~1500Vdc)
50~1500Vdc, 50~1000Vac
256测试点
|
