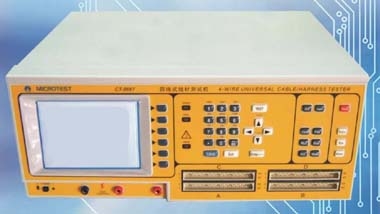

CT-8687B 精密四线式线材测试机

名称:CT-8687B 精密四线式线材测试机

详细信息
CT-8687B 精密四线式线材测试机
产品型号:CT-8687B
一、产品特点:
1. 系统提供中英文操作界面
2. 开机自我诊断,自我校正
3. 系统开机自动扫描自动找点
4. 系统提供先进的瞬间断短路、导通测试
5. 可作线材耐压、绝缘测试
6. 可作线材单边测试,点测
7. 系统采用先进的内四线式量测法
8. 最高AC 1000V、DC 1500V测试电压
9. 最高可测128测试点
10. 提供320X240解析度图形液晶显示
11. 线性与安规测试一应俱全
12. 完全可程式化连续测试
13. 提供多种界面,可作各种不同之应用
14. 系统提供统计与连线列印功能
二、CT-8687B测试范围与功能
 专案
符号
量测范围
电阻
R
0.01W~20.0MW
电容
C
10pF~500uF
电容极性测试
P

二极体测试
D
0.0V ~ 7.5V
导通
COND
0.01W ~ 50.0W
AC高压(漏电流)
IL
0.01mA ~ 5.0 mA
DC绝缘电阻
IR
0.1MW ~ 1000MW
DC高压(漏电流)
uA
1uA ~ 1000uA
断/短路
O/S
2KW ~ 100KW
瞬间短断路测试

2KW ~ 100KW
瞬间导通测试

0.01W ~ 50.0W
单点测试


单边测试


断短路端点判断


三、CT-8687B技术规格
进阶功能
精密4线量测
可程式化连续测试
自动找点,
自我诊断,
自我校正归零.
测试扫瞄模式
自动/手动扫瞄可切换
量测讯号源
额定输出
DC高压/绝缘
5Vdc
5Vdc,12Vdc,50~1500Vdc,50~1000Vac(/A)
50Vdc解析度
显示/声响装置
320x240解析度图形液晶显示
Pass/Fail LED红绿指示灯/画面显示/声响
量测接点
64独立量测接点
128独立量测接点(Optional)
高压校正正负端输出
自动找点端子
控制面板
系统/快速/编辑/功能 按键群组
介面
RS-232通讯连接埠
印表机埠
远端控制埠
记忆装置
56组设定档案
最多可达120组设定档案(Optional)
电源供应
220 Vac电压输入±10%
50Hz
配件
远端控制线(Optional)(选购)
RS232控制线(Optional)(选购)
电源线,自动找点探针,治具排线,检验报告
使用手册,服务保证卡,治具转结板
温湿度
摄氏150C ~ 350C
相对湿度RH≦75%
尺寸 (宽x高x深)
425x190x350mm
重量
约15Kgs (不含配件)
线材规格要求
最高1mF
订购资讯

    CT-8687B
全功能线材专业测试机(50~1500Vdc)
    /A
5Vdc,12Vdc,50~1500Vdc,100~1000Vac
    /C2
128测试点
    /C3
256测试点
    CT-8687BF
DC 1000V,5Vdc,12Vdc
    CT-8687BN
DC 700V,5Vdc,12Vdc
CT-8687B 精密四线式线材测试机
