详细信息
CT-8687A测试范围与功能:
|
项目 |
符号 |
量测范围 |
|
电阻 |
R |
0.01W~20.0MW |
|
电容 |
C |
10pF~1000uF |
|
电容极性测试 |
P |
|
|
二极管测试 |
D |
0.0V~7.5V |
|
导通 |
COND |
0.001W~50.0W |
|
AC高压（漏电流） |
IL |
0.01mA~10 mA |
|
DC绝缘电阻 |
IR |
0.1MW~1000MW |
|
DC高压（漏电流） |
uA |
1uA~1000uA |
|
断/短路 |
O/S |
2KW~100KW |
|
瞬间短断路测试 |
|
2KW~100KW |
|
瞬间导通测试 |
|
0.001W~50.0W |
|
单点测试 |
|
|
|
单边测试 |
|
|
|
断短路端点判断 |
|
|
CT-8687A技术规格
|
进阶功能 |
精密4线量测
可程序化连续测试
自动找点，可通过USB存储测试结果
自我诊断， 可通过USB接口存储与读取U盘档案
自我校正归零，LCD屏幕抓图功能(Shift+Print) |
|
测试扫瞄模式 |
自动/手动扫瞄可切换 |
|
量测讯号源
额定输出
DC高压/绝缘 |
5Vdc
5Vdc，12Vdc，50~1500Vdc，50~1000Vac(/A）
50Vdc分辨率 |
|
显示/声响装置 |
320x240分辨率图形液晶显示
Pass/Fail LED红绿指示灯/画面显示/声响 |
|
量测接点 |
64独立量测接点
128独立量测接点(Optional)
高压校正正负端输出
自动找点端子 |
|
控制面板 |
系统/快速/编辑/功能 按键群组 |
|
界面 |
RS-232通讯连接端口
USB端口
打印机端口
远程控制埠 |
|
记忆装置 |
56组设定档案
最多可达120组设定档案(Optional) |
|
电源供应 |
220 Vac电压输入±10%
50Hz |
|
配件 |
远程控制线(Optional)（选购）
RS232控制线(Optional)（选购）
电源线，自动找点探针，治具排线，检验报告
使用手册，服务保证卡，治具转结板 |
|
温湿度 |
摄氏150C ~ 350C
相对湿度RH≦75% |
|
尺寸 (宽x高x深) |
425x190x350mm |
|
重量 |
约15Kgs (不含配件) |
|
线材规格要求 |
最高1mF |
|
订购信息 |
|
|
CT-8687 |
4线全功能线材专业测试机(50~1500Vdc) |
|
/A |
5Vdc，12Vdc，50~1500Vdc，100~1000Vac |
|
/C2 |
128测试点 |
|
|
|
|
CT-8687AF |
DC 1000V，5Vdc，12Vdc |
|
CT-8687AN |
DC 700V，5Vdc，12Vdc |

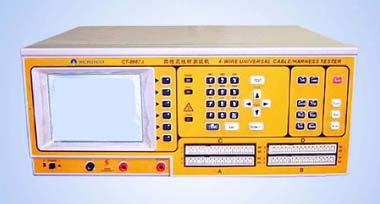

精密四线式线材测试机，CT-8687A
|
