详细信息

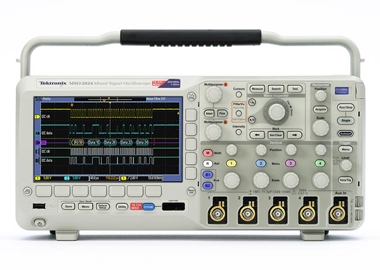

MSO/DPO2000混合信号示波器系列
多功能混合信号设计调试工具
MSO/DPO2000系列混合信号示波器拥有高达200 MHz的带宽和1 GS/s的采样率，以入门级价格提供了高级调试功能。由于多达20条通道，您可以使用一台仪器，同时分析模拟信号、数字信号和串行信号。再加上自动串行和 并行总线分析、FilterVu™低通滤波器和创新的Wave Inspector®控制功能，MSO/DPO2000系列为您提供了所需的多功能工具，可以简化了加快复杂设计的调试工作。
MSO/DPO2000 系列产品型号：
|
型号 |
带宽 |
记录长度 |
模拟通道 |
数字通道 |
|
DPO2012 |
100 MHz |
1 M |
2 |
-- |
|
MSO2012 |
100 MHz |
1 M |
2 |
16 |
|
DPO2014 |
100 MHz |
1 M |
4 |
-- |
|
MSO2014 |
100 MHz |
1 M |
4 |
16 |
|
DPO2024 |
200 MHz |
1 M |
4 |
-- |
|
MSO2024 |
200 MHz |
1 M |
4 |
16 |
|
功能 |
优点 |
|
4 模拟通道 16 数字通道 |
通过单一仪器同时分析模拟和数字信号，在系统层面上解决复杂设计的问题。 |
|
数字荧光显示屏 |
以5,000 wfm/s的波形捕获率和和灰阶（intensity-graded）显示屏快速捕获和显示毛刺和很少发生的事件。 |
|
全套触发技术 |
利用超过125个触发组合快速捕获信号异常，包括建立/保持、串行数据包内容和并行数据。 |
|
Wave Inspector® 控制装置 |
利用控制装置轻松地查看、搜索和浏览长记录，对波形数据进行高效分析。 |
|
自动测量 |
利用29种自动测量和快速傅立叶变换（FFT）分析简化对器件的分析。 |
|
并行总线触发与分析（MSO系列） |
利用自动触发、解码和搜索功能快速调试并行总线。 |
|
串行触发、解码和搜索选项 |
快速调试通用串行总线 - I2C, SPI, CAN, LIN, 和 RS-232/422/485/UART. |
|
FilterVu™ 可变低通滤波器 |
利用创新的高峰检测毛刺捕获功能轻松滤除多余噪声而不损害对重要异常或毛刺的可见性。 |
