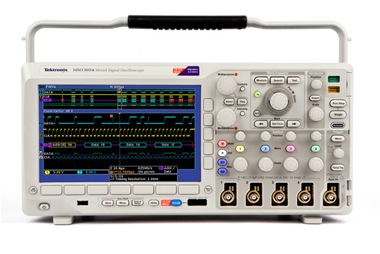

MSO/DPO3000混合信号示波器系列
多功能混合信号设计调试工具
MSO/DPO3000系列混合信号示波器拥有高达500 MHz的带宽和2.5 GS/s的采样率，为当前许多主流应用提供了所需的性能。由于多达20条通道，您可以使用一台仪器，同时分析模拟信号和数字信号。再加上自动串行和并行总线分析、创新的Wave Inspector®控制功能和自动电源测量功能，MSO/DPO3000系列为您提供了所需的多功能工具，可以简化加快复杂设计的调试工作。
MSO/DPO3000 系列产品型号：
|
型号 |
带宽 |
记录长度 |
模拟通道 |
数字通道 |
|
DPO3012 |
100 MHz |
5 M |
2 |
-- |
|
MSO3012 |
100 MHz |
5 M |
2 |
16 |
|
DPO3014 |
100 MHz |
5 M |
4 |
-- |
|
MSO3014 |
100 MHz |
5 M |
4 |
16 |
|
DPO3032 |
300 MHz |
5 M |
2 |
-- |
|
MSO3032 |
300 MHz |
5 M |
2 |
16 |
|
DPO3034 |
300 MHz |
5 M |
4 |
-- |
|
MSO3034 |
300 MHz |
5 M |
4 |
16 |
|
DPO3054 |
500 MHz |
5 M |
4 |
-- |
|
MSO3054 |
500 MHz |
5 M |
4 |
16 |
|
功能 |
优点 |
|
最多4条模拟通道和16条数字通道 |
使用一台仪器分析模拟信号和数字信号，在系统级调试复杂设计。 |
|
数字荧光显示 |
>50,000 wfm/s的波形捕获速率和辉度等级显示，迅速发现毛刺和偶发事件。 |
|
整套触发 |
超过125种触发组合可以选择，迅速捕获异常信号，包括建立时间/保持时间触发、串行数据包内容触发和并行数据触发。 |
|
Wave Inspector® 控制装置 |
轻松搜索、标记和导航长记录长度，找到所有发生的事件。 |
|
自动测量 |
29种自动测量、FFT分析、测量统计和高级数学运算，简化设备分析。 |
|
并行总线触发和分析(MSO系列) |
自动触发、解码和搜索，迅速调试并行总线。高达121.2 ps的定时分辨率，捕获快速跳变。 |
|
串行触发和分析选项 |
自动触发、解码和搜索，迅速调试常用串行总线，包括I2C、SPI、CAN、LIN、RS-232/422/485/UART和I2S/LJ/RJ/TDM。 |
|
电源分析选项 |
集成自动电源测量功能，获得快速准确的测量结果。 |
